Raspberry Piで電子工作(4) ７セグディスプレイ

今回は、７セグメントディスプレイを使用して、数字の１～９を順番に表示するプログラムを作成したいと思う。

準備するもの

• Raspberry Pi本体
• ブレッドボード
• ジャンパー線（14本程度）
• ７セグメントディスプレイ
• 抵抗220Ω（８つ）

７セグメントディスプレイ

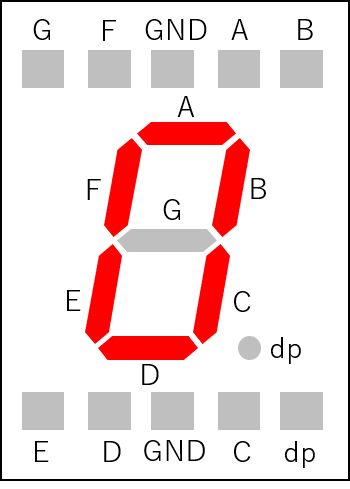

７セグメントディスプレイとは、以下の図のように９つのLEDを備えており、点灯させるLEDの組み合わせを工夫することによって、数字を表示させることができるものである。

信号ピンは10個存在するが、数字の表示に使用するのが、7つ、右下のドット表示に使用するのが1つ、GNDに接続するのが2つとなっている。

今回使用する７セグディスプレイは、ポジティブトリガーエッジのため、正論理で点灯（つまり１を出力すると点灯）となる。

0~9までの数字を表示する際の各セグメントのビットは、次の表のようになる。

製作する回路

今回はGPIO21~27ピンを使用する。

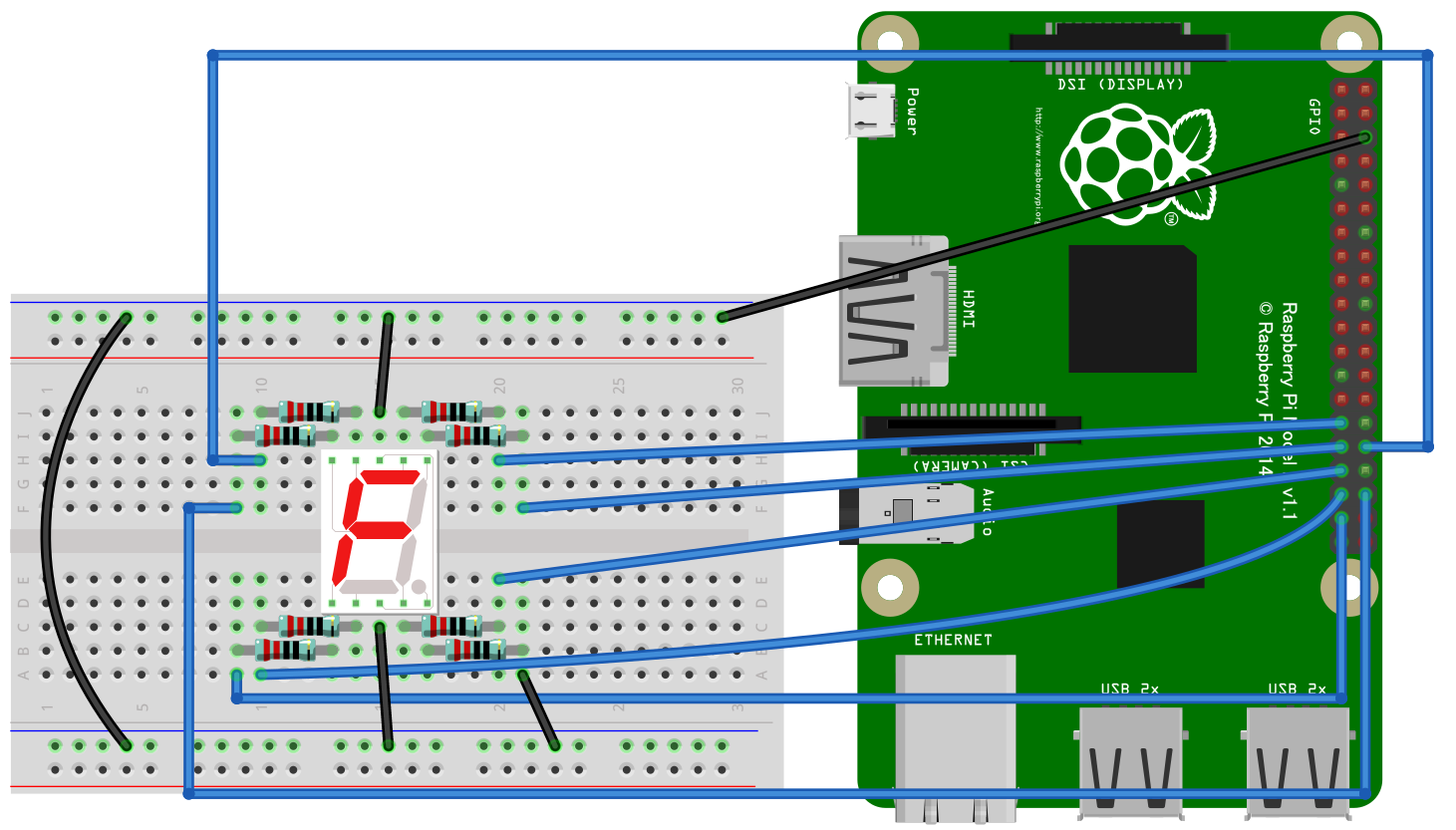

ごちゃごちゃしているが、以下のように接続する。
なお、今回dpは使用しないので、LOWにして（GNDに接続して）消灯しておく。

作成したプログラム

#include <wiringPi.h>

int main(void) {
    wiringPiSetup();
    int num[10][7] = {
        {1, 1, 1, 1, 1, 1, 0}, // 0
        {0, 1, 1, 0, 0, 0, 0}, // 1
        {1, 1, 0, 1, 1, 0, 1}, // 2
        {1, 1, 1, 1, 0, 0, 1}, // 3
        {0, 1, 1, 0, 0, 1, 1}, // 4
        {1, 0, 1, 1, 0, 1, 1}, // 5
        {1, 0, 1, 1, 1, 1, 1}, // 6
        {1, 1, 1, 0, 0, 0, 0}, // 7
        {1, 1, 1, 1, 1, 1, 1}, // 8
        {1, 1, 1, 1, 0, 1, 1}, // 9
    };

    for (int i = 21; i < 28; i++) {
        pinMode(i, OUTPUT); // 21~27ピンをすべて出力に設定
    }

    for (int count = 0; count < 10; count++) {
        for (int i = 0; i < 8; i++)
        {
            digitalWrite(i, num[count][i]); // num配列の中身を各端子に出力
        }
        delay(1000); // １秒停止
    }

    return 0;
}

プログラムの説明

5行目で、2次元配列numを用意し、外側は表示させるための数字、内側はA~Gに出力する値を格納している。

18行目～のfor文で21~27ピンを出力設定で初期化している。

22行目～はforの2重ループとなっており、外側のループで表示させる数字、内側のループで送信するピン番号を指定している。 ピン番号は21~27だが、配列は0~7で格納しているため、注意が必要である。

このままfor文を回すと早すぎるので、delay()関数で１秒間停止している。
